NAT（Static/PAT）設定例
構成図
PPPoE+NAT+ACLのコンフィグからRT-2のNATの設定箇所をピックアップします。
インターフェースの設定
interface GigabitEthernet0 no ip address interface Vlan1 ip address 10.2.1.22 255.255.255.0 ip nat inside ← 拠点内側をinsideに設定 ip virtual-reassembly in ← ip nat insideコマンドを設定すると表記される interface Dialer1 ip nat outside ← インターネット側をoutsideに設定 ip virtual-reassembly in ← ip nat outsideコマンドを設定すると表記される
HTTP用StaticNATの設定
インターネットからRT-2の22.22.22.22 tcp80への通信をWebサーバの10.2.1.2 tcp80に変換します。
ip nat inside source static tcp 10.2.1.2 80 22.22.22.22 80 extendable
コマンドの意味をそのままとらえると、
「insideで送信元10.2.1.2 tcp80のパケットを22.22.22.22 tcp80に変換する。」となります。
ただし、StaticNATは1対1変換です。Outside側から来たパケットでも、Inside側から来たパケットでも関係なく変換します。 Outside側から来た宛先22.22.22.22 tcp80のパケットを10.2.1.2 tcp80にも変換します。
なお、extendableオプションは1つのIPアドレスを複数のNATにマッピングする際に設定します。
SSH用StaticNATの設定

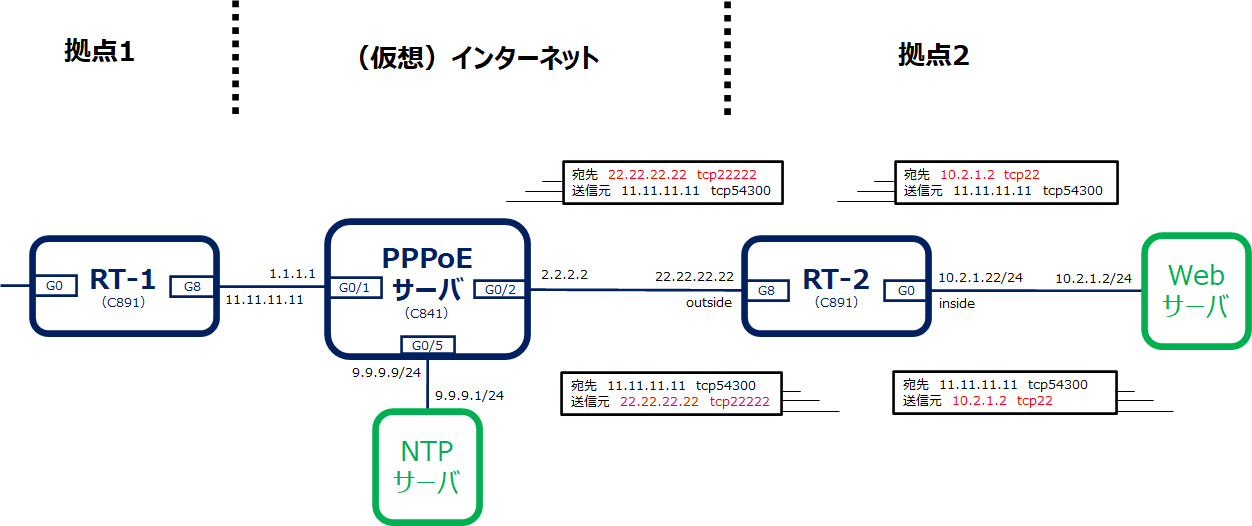

インターネットからRT-2の22.22.22.22 tcp22222への通信をWebサーバの10.2.1.2 tcp22に変換します。
なお、インターネットからのSSH通信を許可することはセキュリティ上好ましくないため、少なくとも送信元IPアドレスを制限しています。 ACL（標準/拡張/CBAC）設定例
ip nat inside source static tcp 10.2.1.2 22 22.22.22.22 22222 extendable
HTTP用StaticNATと同様です。
コマンドの意味をそのままとらえると、
「insideで送信元10.2.1.2 tcp22のパケットを22.22.22.22 tcp22222に変換する。」となります。
StaticNATは1対1変換なので、Outside側から来た宛先22.22.22.22 tcp22222のパケットを10.2.1.2 tcp22にも変換します。
インターネットへのPAT（NAPT）の設定

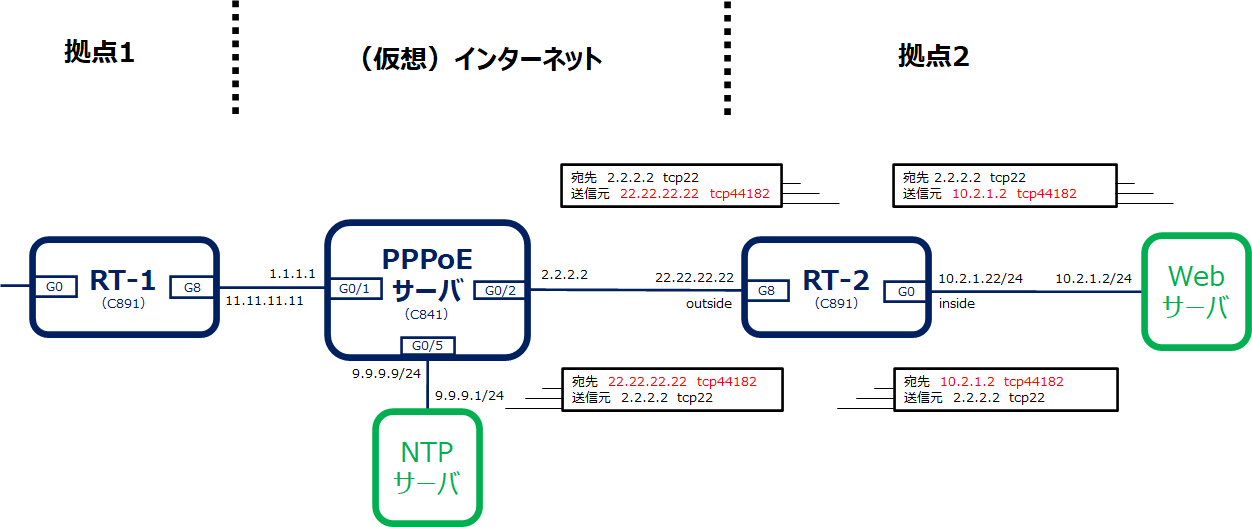

拠点2内部からインターネットへアクセスできるように拠点2内部の送信元IPアドレスをグローバルIPアドレス22.22.22.22に変換（PAT）します。
ip nat inside source list Internet-PAT interface Dialer1 overload ip access-list standard Internet-PAT permit 10.2.1.0 0.0.0.255
コマンドの意味をそのままとらえると、
「insideでアクセスリスト"Internet-PAT"（つまり送信元10.2.1.0/24）のパケットをDialer1（つまり22.22.22.22）にoverload（PAT）する。」となります。
PATは1対多変換です。outside側から来たパケット（outside側発信のSYNパケット）には適用されません。
また、StaticNAT対象の10.2.1.2 tcp80と10.2.1.2 tcp22のパケットもこの条件に含まれますが、PATよりStaticNATの優先度が高いため、StaticNATで処理されます。
NATの状態確認
RT-2#show ip nat translations Pro Inside global Inside local Outside local Outside global tcp 22.22.22.22:22222 10.2.1.2:22 11.11.11.11:54300 11.11.11.11:54300 tcp 22.22.22.22:80 10.2.1.2:80 11.11.11.11:54321 11.11.11.11:54321 tcp 22.22.22.22:44182 10.2.1.2:44182 2.2.2.2:22 2.2.2.2:22 RT-2#
