ネットワーク設計

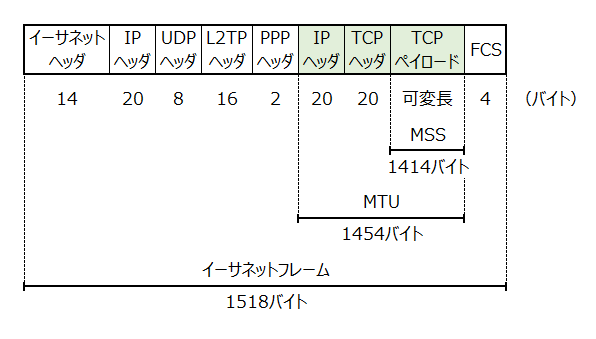

MTU/MSS確認用フレームフォーマット図

※EthernetⅡフレームで記載しています。IEEE802.3フレームではありません。

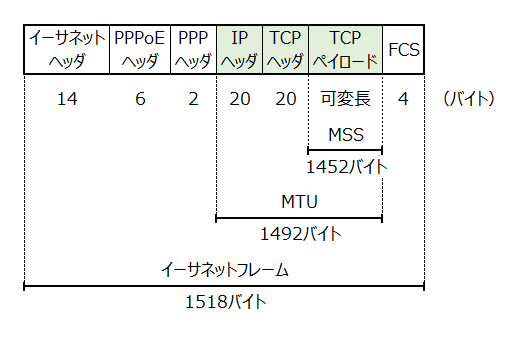

PPPoEイーサネットフレーム図

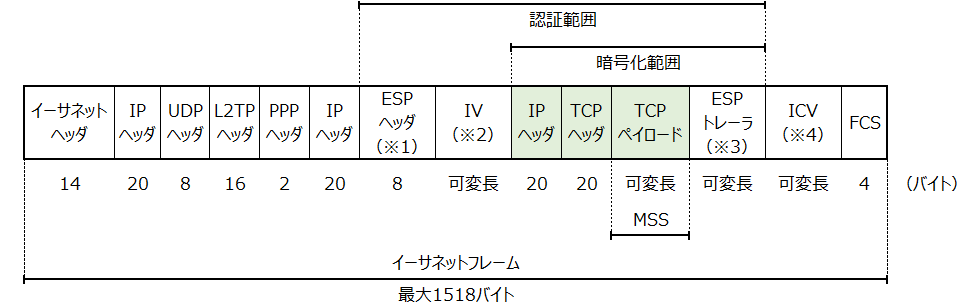

※NATトラバーサルが動作した場合は更にUDPヘッダが増えます。

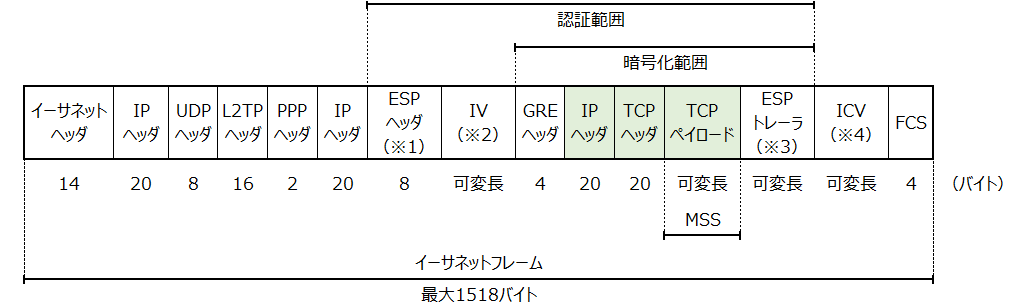

※NATトラバーサルが動作した場合は更にUDPヘッダが増えます。

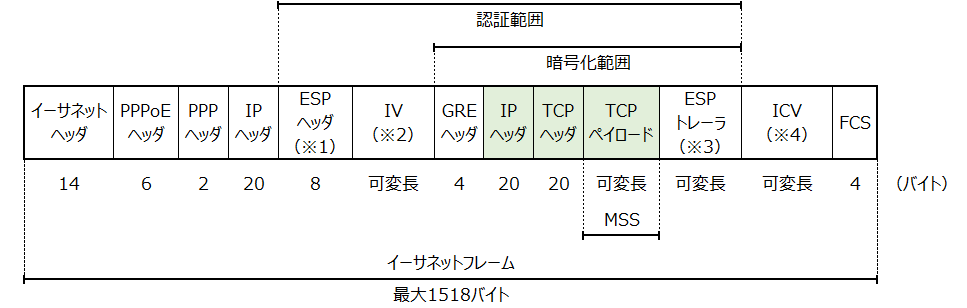

※NATトラバーサルが動作した場合は更にUDPヘッダが増えます。

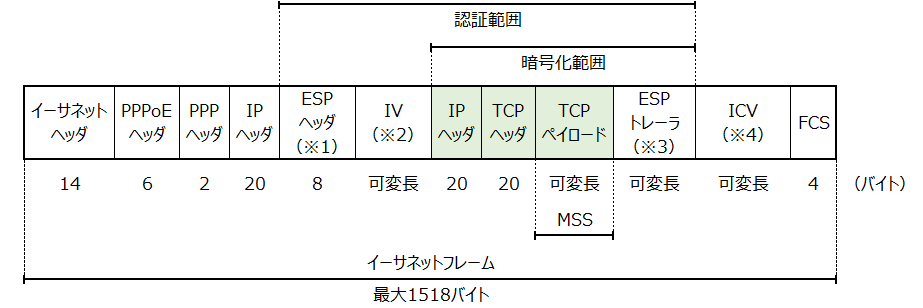

※NATトラバーサルが動作した場合は更にUDPヘッダが増えます。

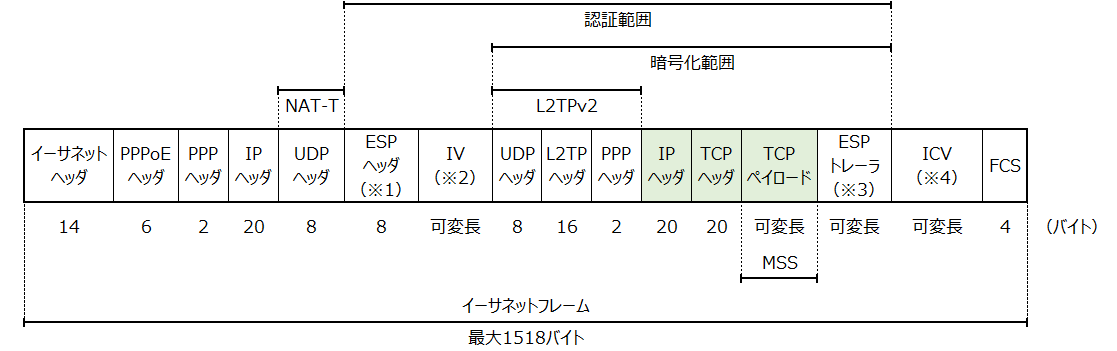

※NATトラバーサルが動作した場合のフレーム図です。

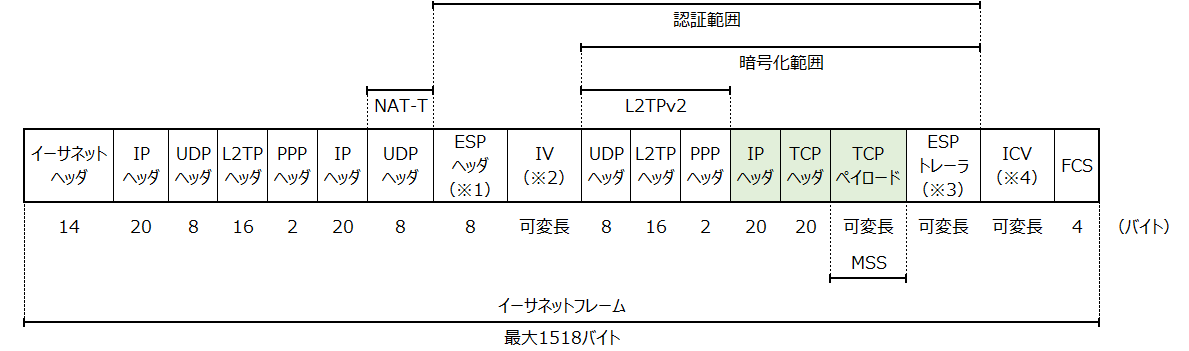

※NATトラバーサルが動作した場合のフレーム図です。

（※1）ESPヘッダ（8バイト）

SPI（4バイト）とシーケンス番号（4バイト）で構成されます。

SPI（Security Parameter Index）はSAを識別するための値です。

シーケンス番号はリプレイ攻撃検知に使用される値です。

（※2）IV（Initial Vector）

初期化ベクタ。暗号化/復号化時に使用する値です。暗号文パターンが規則的になるのを防ぎます。

DESや3DESの場合は8バイト、AESの場合は16バイトです。

（※3）ESPトレーラ

パッティング（可変長）とパッティング長（1バイト）と次ヘッダ番号（1バイト）で構成されます。

パッティングは0～255バイトの可変長です。パケットの暗号化範囲がCBCモードのブロック長の倍数になるようにパッティングします。

DESや3DESの場合はブロック長が8バイトなので0～7バイト、AESはブロック長が16バイトなので0～15バイトパッティングします。

なお、認証範囲も4バイトの倍数にする必要がありますが、暗号化範囲のパッティングで4バイトの倍数になるので気にする必要はありません。DESやAESを使用しない場合は気にする必要があります。

パッティング長はパッティングの長さ示す値です。

次ヘッダ番号はペイロードデータのタイプ（IPv4、IPv6、TCP、UDP、ICMPなど）を表す値です。

（※4）ICV（Integrity Check Value）

完全性検証値。認証データの改竄チェックに使用する値です。

MD5やSHAは12バイト、SHA2-256は16バイト、SHA2-384は24バイト、SHA2-512は32バイトです。
