tp-linkのタグVLAN設定について

tp-linkのTL-SG105Eは5ポートのコンパクトなL2スイッチですが、ミラーポート、LAG、タグVLAN等の機能があり、検証や現場作業で役立ちます。価格も非常に安価です。

ただ、タグVLANを使用する際はPVID（ネイティブVLAN）の設定変更が必要になりますので、そのことについて記載します。

例えば、TL-SG105Eでポート1～3はタグ無し、ポート4をタグ有りに設定します。

• ポート1…Untagged Ports (VLAN10)

• ポート2…Untagged Ports (VLAN20)

• ポート3…Untagged Ports (VLAN30)

• ポート4…Tagged Ports (VLAN10,20,30)

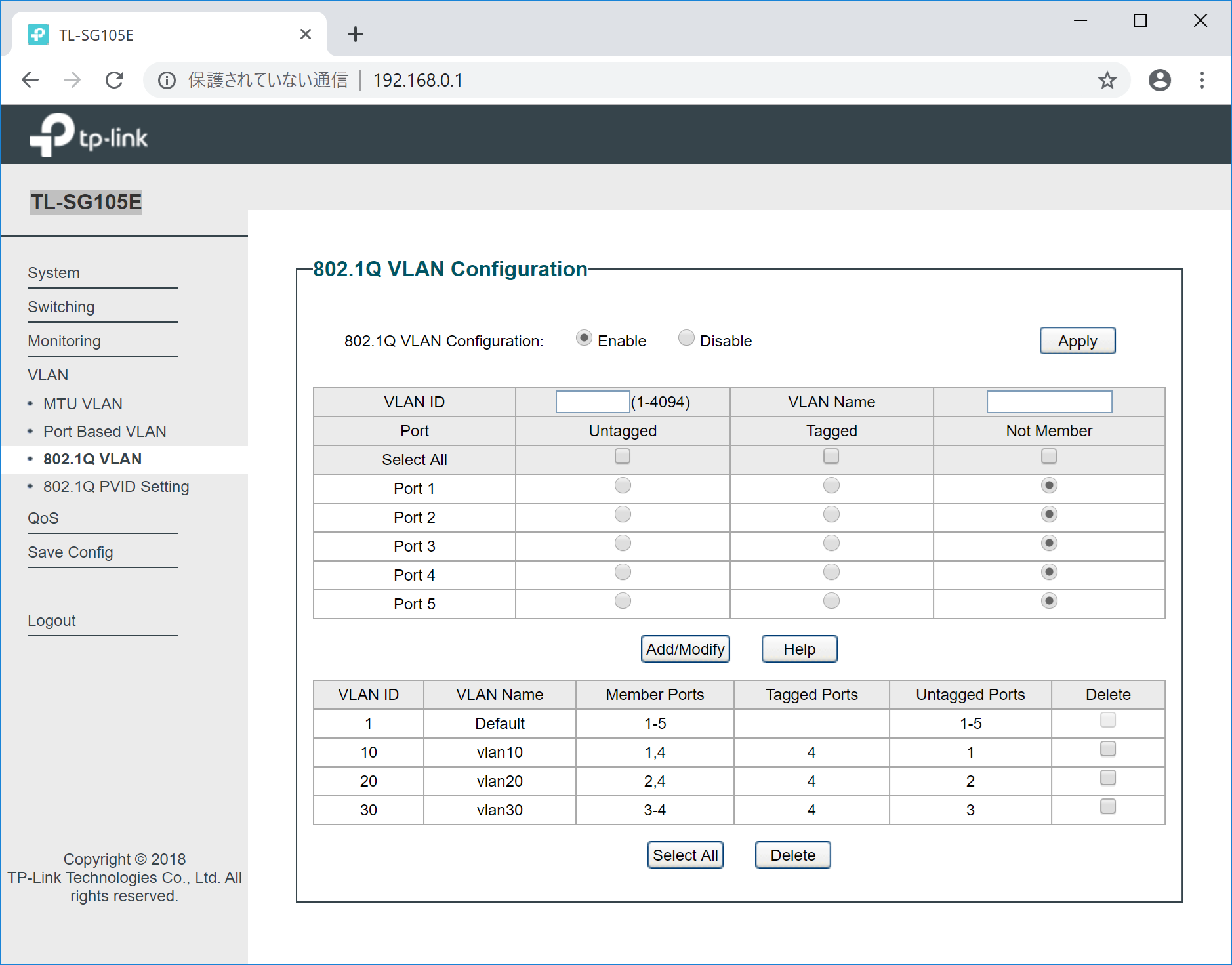

TL-SG105Eの設定画面（802.1Q VLAN）

Catalyst等とは異なり、TL-SG105Eはこの設定だけではVLAN10,20,30の通信ができません。

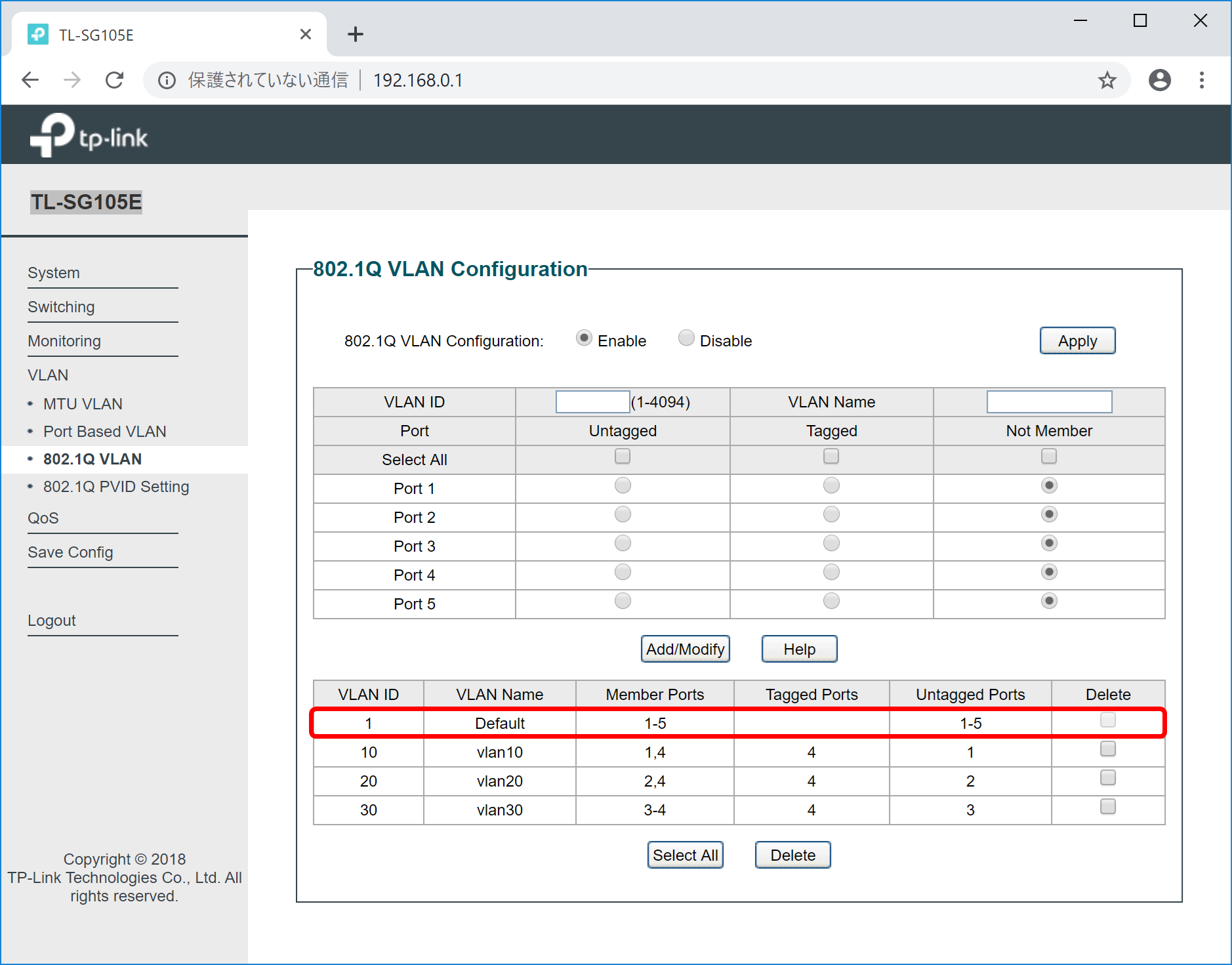

原因は以下の赤枠箇所です。デフォルトでVLAN1が全ポートに設定されており、削除できないためです。

ポート1はタグ無しですが、VLAN1とVLAN10の2つが設定されている状態です。

この状態で通信した場合、VLAN1は通信できますが、VLAN10は通信できません。

ポート2とポート3も同様にVLAN1のみ通信できる状態です。

VLAN10,20,30はPVIDを変更することで通信できるようになります。

ポート1～3のPVIDをそれぞれのVLAN IDに変更します。

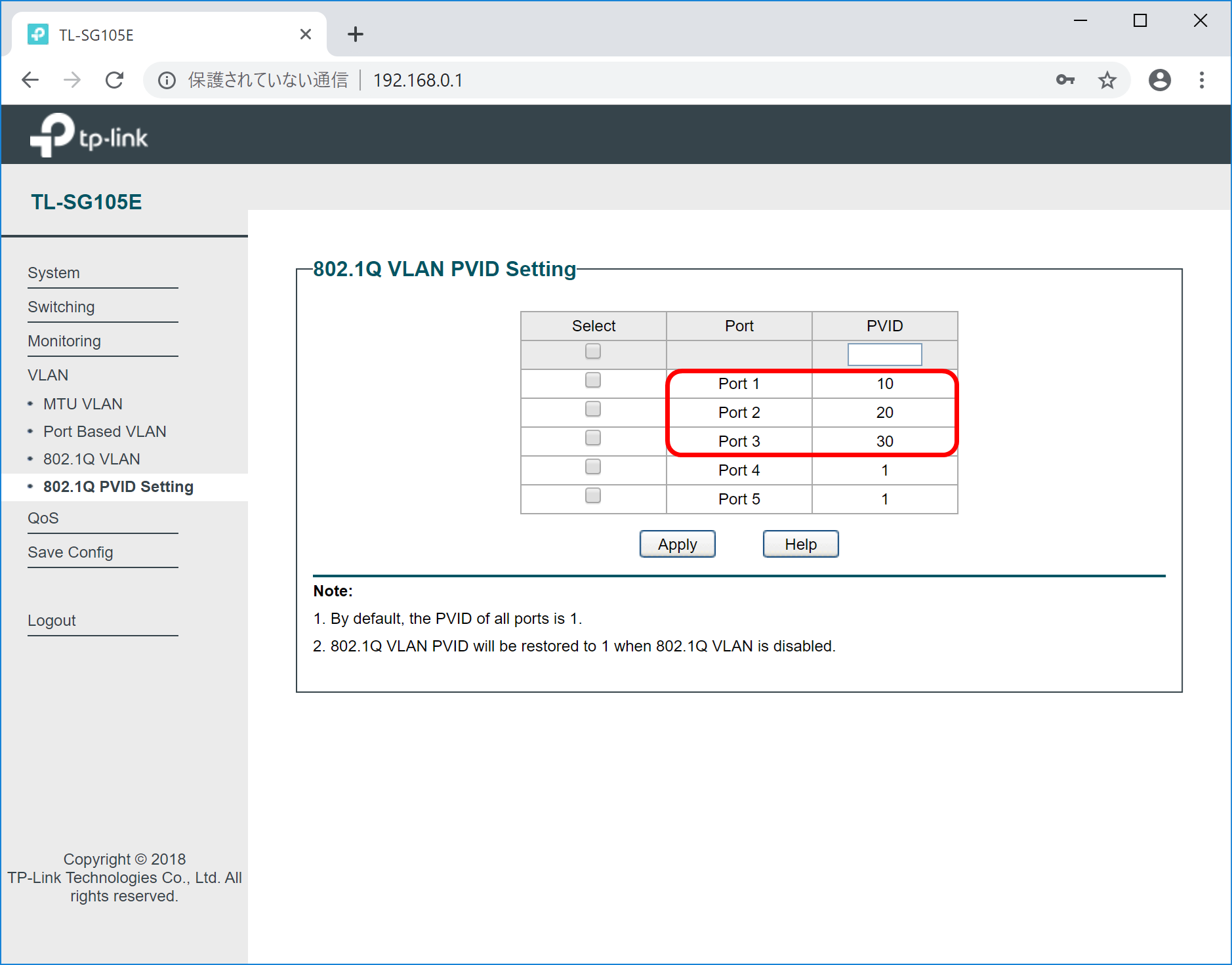

TL-SG105Eの設定画面（802.1Q PVID）

これで、VLAN10,20,30は通信できるようになります。

ポート1～3のVLAN1は通信できなくなります。
